1、 項目背景

該化工企業新建110kV變電站，新上一臺80MVA變壓器、一臺55MVA變壓器,擬定在35kV及10kV母線加裝高壓無功補償裝置。35kVⅠ母線負載為整流裝置供電，整流裝置合計容量57000kVA。整流裝置為單機組12脈波，每4機組形成等效48相脈波整流。

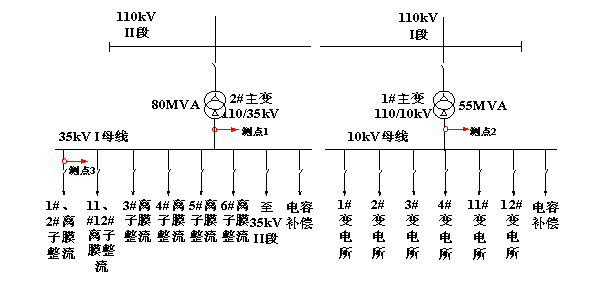

該新建110kV變電站系統圖如下：

2、解決方案

10kV側并聯電容器成套裝置1套，額定容量6600kvar，固定補償，串聯5%電抗器，裝置選型為OSZQ-Ⅰ-10/6600高壓無功補償裝置；35kV側并聯電容器成套裝置1套，額定容量7200kvar，分兩組3600kvar手動倒閘投切，串聯5%電抗器，裝置選型為OSZQ-Ⅰ-35/7200高壓無功補償裝置。

3、治理效果

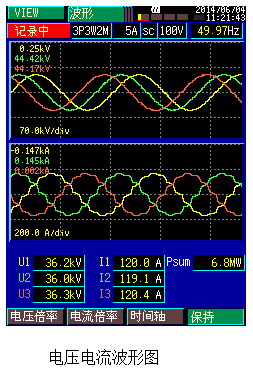

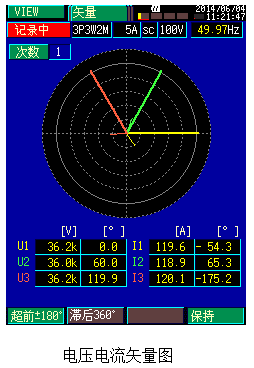

測試數據：

（1）35kV總進線

（2）10kV進線

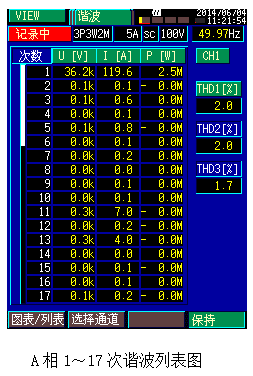

（3）1#、2#離子膜整流

數據分析：

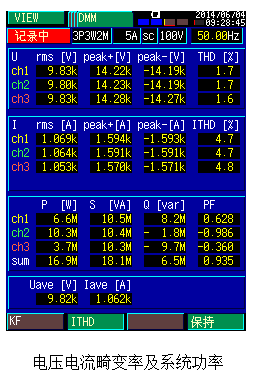

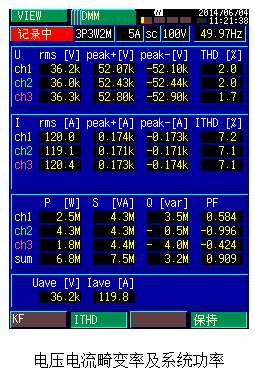

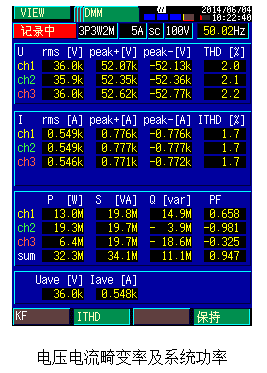

①測試期間，35kV和10kV無功補償裝置均正常投運，35kV總進線功率因數在0.94左右，10kV總進線功率因數在0.935左右，功率因數均在0.9以上，滿足供電局考核要求。

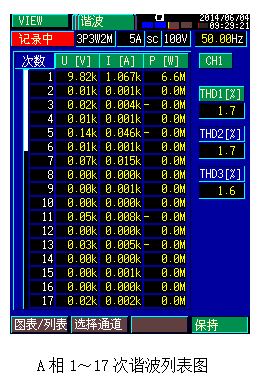

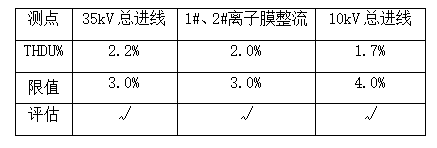

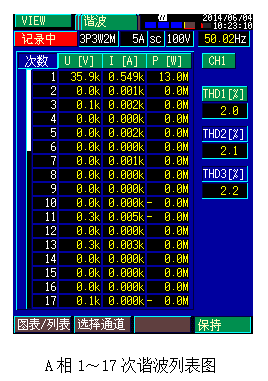

②通過測試數據可以得到各測點諧波情況如下表所示：

由測試結果可以看出各測點諧波指標均在國標范圍內。

結論：

1.根據測試數據，貴公司35kV與10kV系統在原補償裝置正常投入的情況下，功率因數達標，滿足供電部門要求。

2.在對貴公司35kV總進線、離子膜整流器進線和10kV進線的諧波測試結果表明，諧波電壓畸變率和諧波電流含量均較低，整流裝置為單機12脈波整流，主導諧波為12N±1次，即11次為7.0A，13次為4.0A，通過移相組合，每4機組形成等效48相脈波整流，11次、13次諧波基本完全抵消，反映出移相效果很好，諧波未對系統產生影響。
