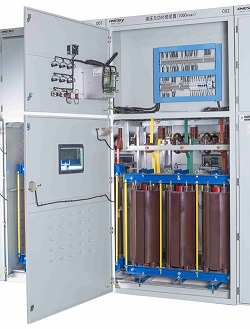

OSZQ系列高壓動態無功補償及濾波裝置（以下簡稱裝置），以我司自主研發的OSCQ系列高壓自動無功補償控制器為核心，系統無功功率、功率因數、電壓為判據，利用高壓真空開關投切電容，功率閥組平滑調節磁控電抗器（MCR），用于提高電網功率因數、降低線路損耗、濾除諧波、改善電網用電質量、提高供配電設備的使用效率。
適用于電力、冶煉、化工、機械制造、汽車、港口、煤礦等領域的3～35kV高壓系統。
| 型號 | 電壓
等級
（kV） | 額定容量
（kvar） | 電容器配置 | 外形尺寸
（W×D×H） |
| OSZQ-Ⅰ-6/300 | 6 | 300 | 3×100kvar | 1000×1600×2500 |
| OSZQ-Ⅰ-6/900 | 6 | 900 | 3×300kvar | 1200×1600×2500 |
| OSZQ-Ⅰ-6/2000 | 6 | 2000（2×1000） | 6×334kvar | 2400×1600×2500 |
| OSZQ-Ⅰ-10/1000 | 10 | 1000 | 3×334kvar | 1200×1600×2500 |
| OSZQ-Ⅰ-10/2000 | 10 | 2000（2×1000） | 6×334kvar | 2400×1600×2500 |
| OSZQ-Ⅰ-10/3600 | 10 | 3600（4×900） | 12×300kvar | 4800×1600×2500 |
| OSZQ-Ⅱ-6/300 | 6 | 300 | 3×100kvar | 圍欄框架式，詳見圖紙 |
| OSZQ-Ⅱ-6/900 | 6 | 900 | 3×300kvar | 圍欄框架式，詳見圖紙 |
| OSZQ-Ⅱ-6/2000 | 6 | 2000 | 6×334kvar | 圍欄框架式，詳見圖紙 |
| OSZQ-Ⅱ-10/1000 | 10 | 1000 | 3×334kvar | 圍欄框架式，詳見圖紙 |
| OSZQ-Ⅱ-10/2000 | 10 | 2000 | 6×334kvar | 圍欄框架式，詳見圖紙 |
| OSZQ-Ⅱ-10/3600 | 10 | 3600 | 12×300kvar | 圍欄框架式，詳見圖紙 |
| OSZQ-Ⅲ-6/600（600） | 6 | 600，MCR（600） | 3×200kvar | 1200×1800×2700 MCR尺寸見圖紙 |
| OSZQ-Ⅲ-6/2000（2000） | 6 | 2000，MCR（2000） | 6×334kvar | 2400×1800×2700 MCR尺寸見圖紙 |
| OSZQ-Ⅲ-6/4000（4000） | 6 | 4000，MCR（4000） | 12×334kvar | 4800×1800×2700 MCR尺寸見圖紙 |
| OSZQ-Ⅲ-10/1000（1000） | 10 | 1000，MCR（1000） | 3×334kvar | 1200×1800×2700 MCR尺寸見圖紙 |
| OSZQ-Ⅲ-10/6000（6000） | 10 | 6000，MCR（6000） | 12×500kvar | 4800×1800×2700 MCR尺寸見圖紙 |
| OSZQ-Ⅲ-10/9600（9600） | 10 | 9600，MCR（9600） | 24×400kvar | 8000×1800×2700 MCR尺寸見圖紙 |
注：具體尺寸、容量以實際情況為準
數字一體化
■ 自動控制器具有自動投切電容及保護電容的一體化功能。
手位智能保護
■ 手動位置時，電容仍受智能保護，對設備及人身安全提供了更好的保障。
抗干擾能力強
■ 控制器通過國家權威機構開普實驗室的型式試驗。
可靠性更高
■ 核心控制系統采用交直流雙電源技術，具有失電報警功能，勵磁雙回路保護，可靠性更高。
動態調節性能好
■ 系統感性、容性無功平滑、連續、快速調節，≤100ms。
