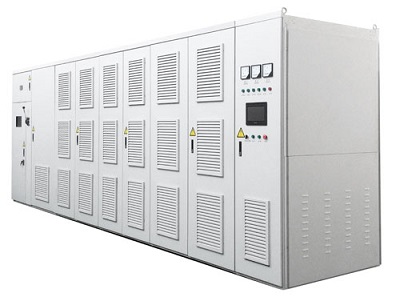

OSAQ型高壓靜止同步無功補償裝置（SVG）是以大功率電力電子技術為基礎，采用全控型變流器為核心部件的新一代高壓動態無功補償裝置。優良的動態性能指標，三相不平衡抑制能力，雙向無功發送能力可有效提高輸配電系統可靠性，抑制系統電壓波動、閃變，克服傳統無功補償裝置缺點，有效解決了動態電能質量問題。
適用于冶金、化工、港口、礦建、新能源、汽車制造、機械制造等行業的6～35kV高壓系統電弧爐、LF精煉爐、軋機、礦井提升機、門機等沖擊性負荷。
動態性能好
響應速度快、全穩態響應時間≦5ms,電壓波動、閃變抑制效果好。
補償能力強
補償負序電流，抑制三相不平衡，具有無功倒送補償功能。
穩定性高
底層驅動、整機控制、系統三級保護，整機工業三防處理，高頻介電性能優。
綠色環保運行
高開關頻率，智能風機控制、低噪聲運行。
抑制諧波放大
可控電流源型補償裝置，不會發生諧波放大及諧振，對系統參數不敏感，安全性與穩定性好。

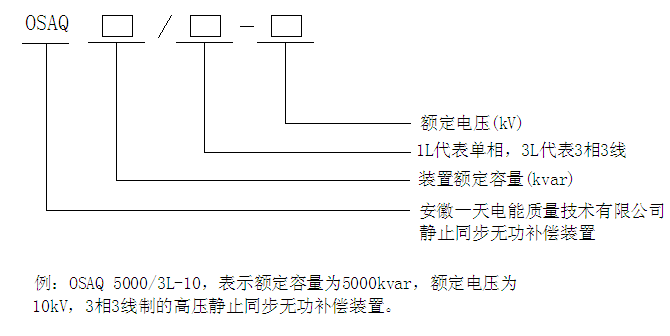

| 產品型號 | 電壓（kV） | 容量 | 外形參照尺寸（W×D×H） |
| OSAQ 2000/3L-6 | 6 | 2000 | 3300×1400×2400 |
| OSAQ 4000/3L-6 | 6 | 4000 | 4800×1400×2400 |
| OSAQ 6000/3L-6 | 6 | 6000 | 3600×1400×2400（空心電抗） |
| OSAQ 10000/3L-6 | 6 | 10000 | 5600×1400×2600（空心電抗） |
| OSAQ 2000/3L-10 | 10 | 2000 | 4500×1400×2600 |
| OSAQ 4000/3L-10 | 10 | 4000 | 4500×1400×2600 |
| OSAQ 6000/3L-10 | 10 | 6000 | 3400×1400×2600（空心電抗） |
| OSAQ 10000/3L-10 | 10 | 10000 | 5600×1600×2600（空心電抗） |
注：戶內風冷型實際尺寸以圖紙?jiān)O(shè)計為準。
◆可實時動態連續補償感性或容性無功功率，不過補或欠補，補償后功率因數接近于1
◆可以瞬間提供一定的有功功率，補償電網電壓跌落和閃變
◆能夠動態抑制特定次（3、5、7、11次）諧波電流
◆ 響應速度快、動態補償，響應時間≤5ms
◆ 可以改善由無功引起的三相不平衡狀況
◆ 具有完備的過電壓、欠電壓、過電流、溫度保護功能及自診斷功能
◆ 可根據用戶需要擴展容量，多機并聯工作
◆ 具備實時故障和波形記錄功能
◆ IGBT采用國際知名品牌
◆ 具有高清晰文字、圖形顯示功能，監測和控制人機界面友好，操作簡單
