1、 項目背景

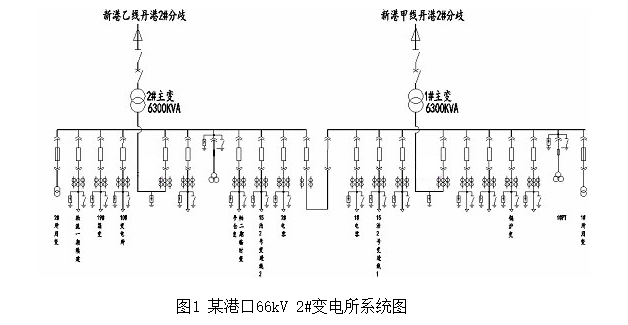

       某港口66kV 2#變電所系統圖如下圖1，經后期負荷增容，原10kV、1200kvar固定并聯電容器補償容量不夠，而且長期存在該系統負荷較輕時出現過補償，需人工倒閘切除以免過補，因?yàn)樵摰貐^(qū)電力公司硬性規定倒送無功將免除力率達標之上的那部分獎勵。另外，該10kV系統運行電壓過高，線電壓接近11kV，對系統設備絕緣及電容器長期運行過電壓存在一定的威脅。

2、 解決方案

考慮到人為操作繁瑣及補償效果，需改造原1200kvar固定補償為1600kvar的高壓靜止同步無功補償裝置SVG，裝置選型為OSAQ 1600/3L-10，要求裝置能在負荷較輕時避免過補。

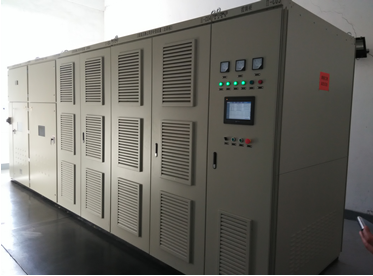

該套裝置現場照片如下：

3、 治理效果

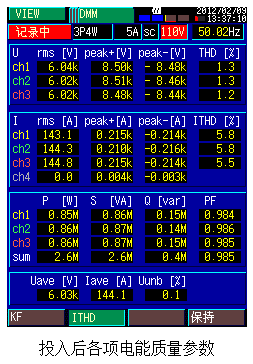

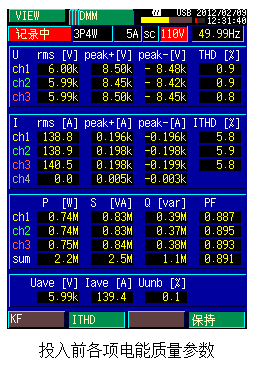

測試數據：

結論：

該套補償裝置投入運行后，能自動跟蹤負荷變化，由投入前的平均功率因數0.89可補償至0.98以上，并且很好的解決了該系統無功倒送的問題，使客戶取得了力率達標后的獎勵費用，體現出了直接的經濟效益。
