1、 項目背景

某醫院新建1臺630kVA變壓器，主要為醫療診斷設備如CT機、X光機、磁共振、數字剪影、照影及透視設備供電，其供配電系統圖如下：

       根據JDJ16-2008《民用建筑電氣設計規范》、《全國民用建筑工程設計技術措施節能專篇》行業標準的規定，需在新建時考慮主干線上靠近騷擾源處設置有源濾波器裝置。

2、 解決方案

參照?qǐng)D紙?jiān)O(shè)計的1臺150A有源電力濾波裝置，選用我司1臺型號為OSSINE 150/4L-0.4有源電力濾波裝置，針對醫療診斷設備產生的諧波做相應的治理。

3、 治理效果

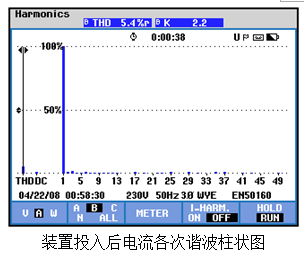

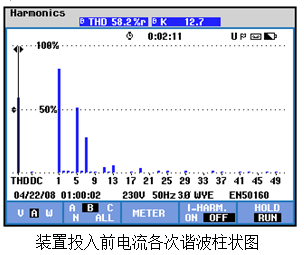

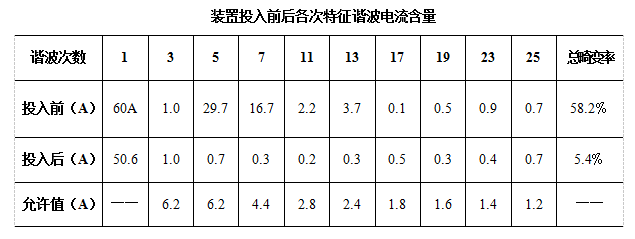

測試數據：

結論：

    隨著醫療機構大量醫療診斷設備的引進，對低壓供配電系統產生大量的諧波污染，采用有源電力濾波裝置，濾除效果明顯，是醫院新建時供配電系統必備的裝置。
