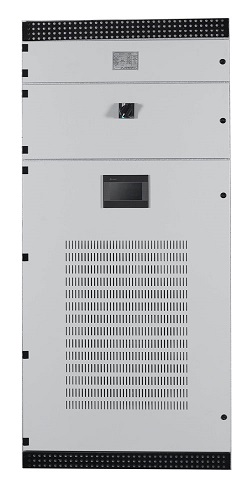

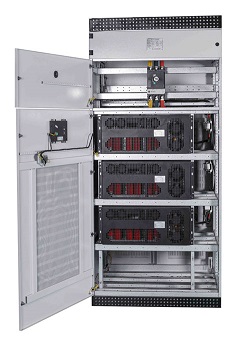

OSAQ型低壓靜止同步無功補償裝置（SVG）采用大功率電力電子、FPGA并行控制、三電平SVPWM等技術及模塊標準化設計理念，快速平滑補償容性、感性負荷，避免過補和欠補，改善三相不平衡，消除電壓波動和閃變，克服傳統無功補償裝置缺點，有效解決了動態電能質量問題。
適用于冶金、化工、港口、礦建、新能源、汽車制造、機械制造、油氣開采等行業的0.4～0.69kV低壓系統軋機、點焊機、沖壓機、提升機、采油機等沖擊性負荷。

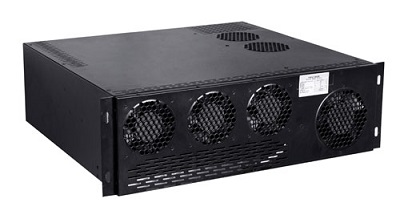

OSAQ模塊

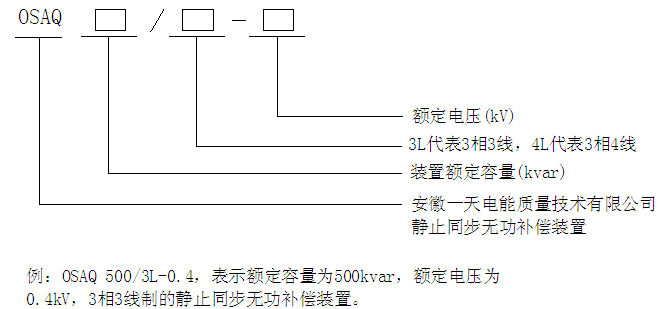

| 型號 | 系統電壓
(kV) | 裝置容量 | 外形尺寸
W×D×H |
| OSAQ 50/3L-0.4 | 0.4 | 50 | 710×700×320 |
| OSAQ 100/3L-0.4 | 0.4 | 100 | 710×700×320 |
| OSAQ 300/3L-0.4 | 0.4 | 300 | 800×800×2200 |
| OSAQ 400/3L-0.4 | 0.4 | 400 | 1000×1000×220 |
| OSAQ 500/3L-0.4 | 0.4 | 500 | 1000×1000×220 |
| OSAQ 300/3L-0.69 | 0.69 | 300 | 800×800×2200 |
| OSAQ 500/3L-0.69 | 0.69 | 500 | 1000×1000×2200 |
| OSAQ 100/4L-0.4 | 0.4 | 100 | 710×700×320 |
| OSAQ 200/4L-0.4 | 0.4 | 200 | 800×800×2200 |
| OSAQ 400/4L-0.4 | 0.4 | 400 | 1000×1000×2200 |
注：實際尺寸以圖紙?jiān)O(shè)計為準。
動態性能好
響應速度快、全穩態響應時間5ms,電壓波動和閃變抑制效果好。
補償能力強
補償指定次諧波、負序電流，抑制三相不平衡，具有無功倒送補償功能。
穩定性高
底層驅動、整機控制、系統三級保護。
模塊化設計
易于并聯設計，冗余運行，方便擴容。
綠色環保運行
高開關頻率，智能風機控制，低噪聲運行
抑制諧波放大
避免諧波放大，抑制諧振。
