1、 項目背景

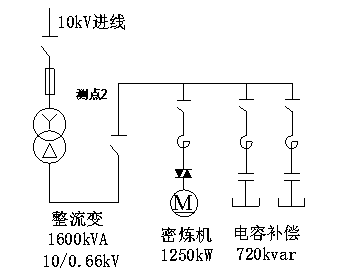

該輪胎廠密煉車間有1臺270型密煉機，整流變?nèi)萘?600kVA，電壓10/0.66kV，密煉機主要動力負載為1臺1250kW直流電機。660V系統原有兩臺接觸器投切的無功補償裝置，額定容量2*360kvar。

2、 解決方案

根據測試數據，設計2臺240kvar的定制型靜止同步無功補償裝置，裝置選型為2臺OSAQ 240/3L-0.66-T。要求該套裝置既能響應密煉機動態的無功變化跟蹤補償，還應能改善直流電機整流裝置產生的諧波。

3、 治理效果

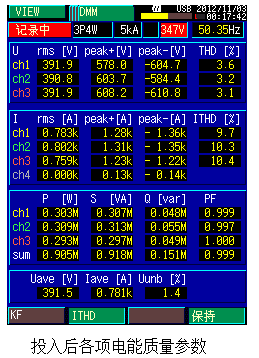

測試數據：

結論：

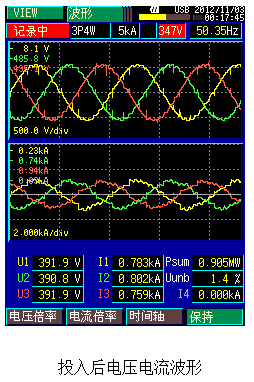

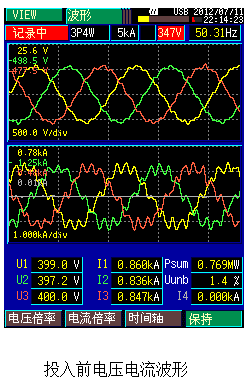

該套補償裝置投入運行后，能自動跟蹤負荷變化，由投入前的功率因數0.759可補償至0.999，并且很好的抑制了系統諧波，從投入前后的電壓電流波形中得到了直觀的反映。
