OSPQ-Solar型組串式并網逆變器為單相（220V/230V）的光伏并網型逆變器，適用于家用屋頂光伏發電項目、小型光伏電站、漁光互補、光伏大棚等并網型光伏發電項目。

#p# #e# #p# #e# #p# #e#

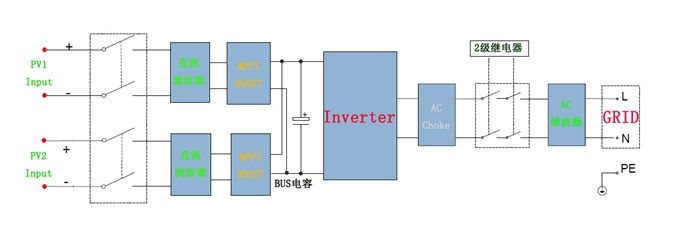

　　■  直流側ZVS型BOOST電路，功耗更低、電路更可靠；

　　■  網側為多級開關H-Brigde電路，共模電壓極低，更適合國內農村電網；

　　■  最高效率98.7%, 寬電壓輸入范圍；

　　■  內置直流開關，方便安裝調試；

　　■  無變壓器,無風扇設計，壽命更長；

　　■  多路高效MPPT技術，可單獨輸入，也可直接交聯輸入；

　　■  大屏幕LCD監控，無需設置；

　　■  IP65設計,戶外安裝；

#p# #e#

型號	OSPQ-Solar-3k-TLS	OSPQ-Solar -4k-TLS		OSPQ-Solar -5k-TLS
直流
最大輸入功率	3500W	4500W		5500W
最大輸入電壓	600V	600V		600V
額定直流電壓	360V	360V		360V
MPPT電壓范圍	120 - 550V	120 - 550V		120 - 550V
滿載電壓范圍	150 - 500V	200 - 500V		200 - 500V
啟動電壓	150V	150V		150V
關斷電壓	120V	120V		120V
最大輸入電流	12A/12A	16A/16A		18A/18A
MPPT最大短路電流	16A/16A	20A/20A		20A/20A
MPPT 路數	2	2		2
MPPT最大輸入功率	2000W /2000W	2500W /2500W		3000W/3000W
MPPT 輸入組串?dāng)?shù)	1/1	1/1		1/1
直流連接類型	MCⅣ 防水端子	MCⅣ防水端子		MCⅣ防水端子
交流輸出參數
最大視在功率	3500VA	4500VA		5500VA
額定輸出功率 （功率因數=1）	3000W	4000W		5000W
額定電網電壓	220V/230V/240V	220V/230V/240V		220V/230V/240V
額定電網頻率	50Hz/60Hz	50Hz/60Hz		50Hz/60Hz
最大輸出電流	16A	20.0A		25.0A
電網電壓范圍*	185-276V	185-276V		185-276V
電網頻率范圍*	45-55Hz/55-65Hz	45-55Hz/55-65Hz		45-55Hz/55-65Hz
功率因數	0.8i…1…0.8c	0.8i…1…0.8c		0.8i…1…0.8c
總電流諧波畸變	<2%	<2%		<2%
啟動并網功率	15W	15W		15W
夜間自消耗	<1W	<1W		<1W
待機損耗	6W	6W		6W
交流連接類型	L-N-PE防水端子	L-N-PE防水端子		L-N-PE防水端子
效率
最大效率@360Vdc	98.5%	98.5%		98.5%
歐洲效率@360Vdc	97.7%	97.7%		97.7%
MPPT效率	99.9%	99.9%		99.9%
安全與保護
直流絕緣保護			標配
防孤島保護			標配
直流開關			標配
漏電流監控模塊			標配
電網監控及保護			標配
直流反接保護			標配
交流短路保護			標配
專用EMC電路			標配
過壓保護			壓敏電阻
參考標準
安規標準	EN 62109, AS/NZS 3100
電磁兼容標準	EN 61000-6-1, EN 61000-6-3, EN 61000-6-2, EN 61000-6-4, EN61000-3-2, EN61000-3-3, EN61000-3-11, EN61000-3-12
并網標準	CQC ,VDE-AR-N-4105, VDE 0126-1-1, RD1699, CEI0-21, C10/11, G83/2, UTE C15-712-1, AS4777
物理結構
尺寸（WxHxD）	355x425x165mm
重量	18.5kg
環境防護等級	IP 65
安裝方式	壁掛(垂直)
運行參數
工作溫度范圍	-25°C to +60°C（大于45℃降載）
相對濕度	0%- 98%，無凝露
海拔	2000m
噪音	< 40dB
并網聯接	無變壓器
人機操作	LCD
通訊	RS485/WiFi/ GPRS/USB
質保	15 年
